 產品類別:溫控器|溫度開關|熱保護器 - 圓柱形｜溫控器溫控開關 |
| |
|
產品名稱:KSD302 301銅頭螺紋溫控器溫度開關M4 M6 |
產品編號:KSD302 |
產品簡介:
產品名稱:ksd302溫控器|溫控開關KSD302 |
產品編號:SWEksd302 |
產品簡介: KSD302/SWE302/JUC-6F產品應用：該產品專為家用暖水袋 電子消毒柜、電熱開水瓶、咖啡壺、沐浴器、飲水機等產品作熱控制器件。具有性能穩定、控溫精度高、動作可靠干脆、不拉弧、使用壽命長，無線電干擾小等特點，也可應用于家用電器、電子儀器、電子控制柜等作過熱保護、限溫和控溫作用。
技術參數：l額定電壓：AC250V/125V (阻性負載) 額定電流：10A/12A/15A (可按用戶要求協定)
動作溫度范圍：45℃-200℃ 通斷溫度差:10-40K(可按用戶要求協定)
常態電氣強度：AC1500V 、 50/60Hz,歷時1min、無擊穿、無閃絡
絕緣電阻：>100 MΩ
|
突跳式溫控器(家電類) >> KSD302突跳式溫控器 |
|
 |
| |
 |
產品編號： |
KSD302溫度開關溫控器熱保護器 |
|
產品名稱： |

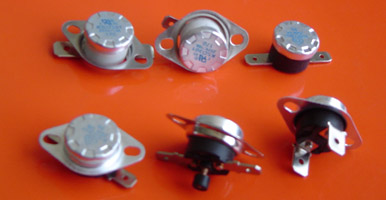

KSD302突跳式溫控器 |
|
規 格： |
見產品詳細說明 |
|
產品備注： |
|
|
產品類別： |
突跳式溫控器(家電類) |
| | |
 產 品 說 明 |
|
規格參數
額定電氣: 250VAC 10A, 125VAC15A
動作溫度設置范圍: -25℃至220℃
動作溫度公差: |
| 動作溫度范圍 |
≦110℃ |
111℃-150℃ |
≧150℃ |
| 溫度公差 |
±3℃,±4℃,±5℃ |
±4℃,±5℃ |
±5℃ | |
| 溫差: |
| 動作溫度范圍 |
≦120℃ |
120-160℃ |
≧160℃ |
| 溫差 |
10-15℃±8℃ |
12-20℃±8℃ |
18-25℃±10℃ | |
壽命:
自動復位型:100,000 cycles,
手動復位型:10,000 cycles
安規認證: UL,VDE,CCC
可選用的結構: |
| 殼體 |
安裝支架 |
封蓋 |
端子腳 |
復位方式 |
開關狀態 |
a)酚醛樹脂殼體，最高動作溫度150℃
b)不飽和聚脂殼體，最高動作溫度180℃
c)陶瓷殼體，最高動作溫度220℃； |
a)無安裝支架
b)固定支架
c)活動支架 |
a)鋁蓋
b)不銹鋼蓋 |
0.8x4.8mm,
0.5x4.8mm,
0.8x6.3mm,
0.5x6.3mm |
a)自動復位
b)手動復位 |
a)常閉
| |
|
KSD302-000/10-3-B-1 |
KSD302-000/10-3-k-1 |
|
KSD302-005/10-3-B-1 |
KSD302-005/10-3-k-1 |
|
KSD302-010/10-3-B-1 |
KSD302-010/10-3-k-1 |
|
KSD302-015/10-3-B-1 |
KSD302-015/10-3-k-1 |
|
KSD302-020/10-3-B-1 |
KSD302-020/10-3-K-1 |
|
KSD302-025/10-3-B-1 |
KSD302-025/10-3-K-1 |
|
KSD302-030/10-3-B-1 |
KSD302-030/10-3-K-1 |
|
KSD302-035/10-3-B-1 |
KSD302-035/10-3-K-1 |
|
KSD302-040/10-3-B-1 |
KSD302-040/10-3-K-1 |
|
KSD302-045/10-3-B-1 |
KSD302-045/10-3-k-1 |
|
KSD302-050/10-3-B-1 |
KSD302-050/10-3-k-1 |
|
KSD302-055/10-3-B-1 |
KSD302-055/10-3-k-1 |
|
KSD302-060/10-3-B-1 |
KSD302-060/10-3-k-1 |
|
KSD302-065/10-3-B-1 |
KSD302-065/10-3-k-1 |
|
KSD302-070/10-3-B-1 |
KSD302-070/10-3-k-1 |
|
KSD302-075/10-3-B-1 |
KSD302-075/10-3-k-1 |
|
KSD302-080/10-3-B-1 |
KSD302-080/10-3-k-1 |
|
KSD302-085/10-3-B-1 |
KSD302-085/10-3-k-1 |
|
KSD302-090/10-3-B-1 |
KSD302-090/10-3-k-1 |
|
KSD302-095/10-3-B-1 |
KSD302-095/10-3-k-1 | 端子形式： 端子尺寸： 封蓋形式：
Q為彎端子 1.為6.3mm端子 0.為光頭鋁蓋 3.為帶邊鋁蓋
D為平端子 2.為4.8mm端子 1.為30.4mm鋁蓋 4.為活動支架
P為45度端子 3.為非標尺寸端子 2.為32.6mm鋁蓋 5.為特殊封蓋
3. 斷開溫度偏差：±2℃、±3℃、±5℃、±10℃；
4.通斷動作溫度差：5℃~25℃（根據用戶需要設定）；
5.使用壽命：普通型大50000次，手動復位大于10000次；
6.絕緣強度：AC50HZ/2000V 歷時1min無擊穿現象；
7.耐熱性：普通型 最高使用溫度≤150℃，安裝表面溫度≤160℃；高溫型 最高使用溫度≤210℃，安裝表面溫度≤220℃；
8.接觸電阻：不大于50mΩ;
9.接地方式：通過溫控器金屬外殼與器件接地金屬相接觸。
注意事項：
1.用戶必須根據自己產品的特點，測定安裝溫控器的型號規格；
2.溫控器安裝時，應使封蓋粘被控溫的表面，并應在封蓋感溫表面涂上導熱硅脂或其他性能類似的導熱介質；
3.安裝時不可將蓋頂壓塌或使其變形，以免動作溫度變值或影響其他性能；
4.勿使導電氣體或?qū)щ娢镔|(zhì)進入溫控器內或污染溫控器表面，以免影響電氣絕緣性能。
產品特點：
本溫控器是小型溫度控制器，其工作溫度性能固定，不需調整，動作可靠，干脆，不拉弧，使用壽命長，無線電干擾少。
產品主要用途：
本溫控器是小型溫度控制和過熱保護；如消毒碗柜、電熱開水瓶、咖啡壺、電子瓦撐、微波爐、飲水機、電吹風、電取暖爐、電熨斗、干衣機、吸塵器、電機等電器。
| | | |
|
|
|
|
|
|
|
