產品簡介:
|
一、用途 |
JUC-2M型微型溫度繼電器為接觸感應式溫度繼電器，可供雷達及電機設備中作保護和溫度控制之用。 |
|
二、使用條件 |
相對濕度：
大氣壓力：
恒加速度：
工作位置： |
|
三、主要技術特性 |
1、觸點形式：1D，1H
2、額定負載：
品種1：阻性27VDC，1 A
品種2：阻性220VAC，1 A
3、絕緣電阻：常溫常濕：100MΩ
高濕：2MΩ
4、介質耐壓：正常條件：500V
低氣壓下：200V |
|
四、規格數據表 |
|
溫度范圍 |
觸點動作
溫度誤差 |
觸點回復
溫度范圍 |
測試方法（室溫20°C） |
|
升溫速度
(°C/分) |
下降速度
(°C/分) |
|
±10C°C
15-85°C
90-110°C
115-130°C |
±5°C |
≤15°C |
4-6°C |
2-3°C |
|
4-6°C |
|
≤20°C |
2-4°C |
|
|

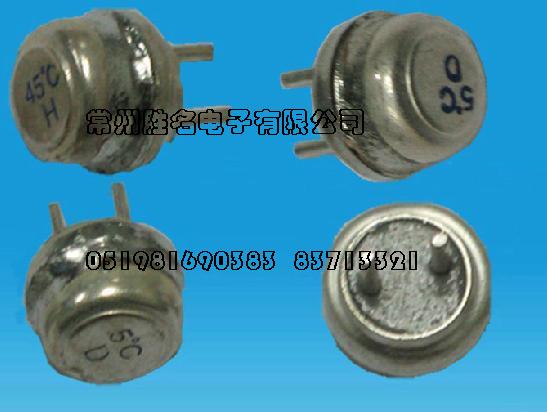

五、外形 |
|
|

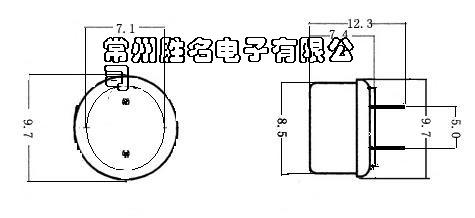

六、安裝尺寸 |
|
四、動作與復位溫度：見下表 （低于室溫）
|
動作溫度 ℃±5攝氏度 |
最高復位溫度℃ |
高于動作溫度最小值℃ |
|
0 |
20 |
4 |
|
5 |
25 |
4 |
|
10 |
30 |
4 |
|
15 |
35 |
4 |
動作與復位溫度：見下表 （常溫）
|
動作溫度 ℃±5攝氏度 |
最低復位溫度℃ |
低于動作溫度最小值℃ |
|
40 |
20 |
4 |
|
45 |
20 |
4 |
|
50 |
30 |
4 |
|
55 |
30 |
4 |
|
60 |
40 |
4 |
|
65 |
40 |
4 |
|
70 |
50 |
4 |
|
75 |
50 |
4 |
|
80 |
55 |
6 |
|
85 |
60 |
6 |
|
90 |
60 |
6 |
|
95 |
60 |
6 |
|
100 |
70 |
6 |
|
105 |
80 |
6 |
|
110 |
80 |
6 |
|
115 |
85 |
9 |
|
120 |
85 |
9 |
|
130 |
90 |
9 |
五、測試方法：
將溫控器放置在恒溫箱中，以空氣為熱傳導介質，在測溫區放置溫度計，以每分鐘升、降溫1℃，便可測出該批溫控器的動作和回復溫度值。
六、注意事項：
該產品必須在無腐蝕性氣體、可燃性氣體和導電塵埃存在的環境內使用，在任何情況下不可使產品變形，以免破壞產品電氣連接、溫度特性及封閉性，不得讓液體滲入溫控器內部。 |
